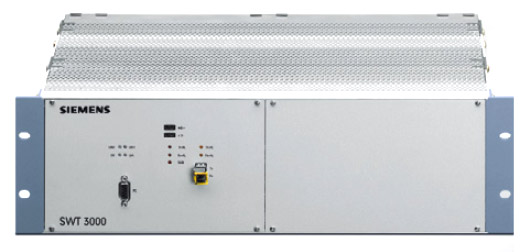

Скомбинировав возможности цифровой и аналоговой перед ачи в одном устройстве, SWT 3000 образовало собой новый класс оборудования.
- Повышение надежности за счет резервирования маршрутов передачи
Возможность SWT 3000 передавать сигналы через аналоговые и цифровые каналы позволяет заказчикам модернизировать сеть передачи информации для работы в полностью цифровом режиме, и обезопасить инвестиции в оборудование. В одной сети могут использоваться устройства SWT 3000, работающие по цифровым или аналоговым каналам передачи информации. Так же к особенностям относится возможность оборудовать цифровые и аналоговые порты устройства оптическими интерфейсами, даже после ввода оборудования в работу.
- Повышение надежности за счет резервирования маршрутов передачи
Оборудование SWT 3000 характеризует очень высокая степень надежности с возможностью резервирования. SWT 3000 представляет собой единственную в своем роде коммерческую систему с возможностью резервирования с использованием независимых дублирующих путей передачи сигналов в цифровом и аналоговом виде. Цифровые и аналоговые компоненты системы изолированы друг от друга, что значительно повышает надежность и безопасность функционирования.
- Два независимых блока электропитания
В SWT 3000 может быть интегрирован независимый резервный блок электропитания. В случае аварии основного, резервный блок питания немедленно включается в работу. Более того, блоки питания могут быть подключены к разным первичным источникам электроэнергии, например 230 В переменного напряжения и 110 В постоянного напряжения.
Основными существенными характеристиками эффективной системы являются безопасность, надежность и время передачи команд. Система SWT 3000 в полной мере удовлетворяет этим требованиям.
Безопасность
очень низкая вероятность возникновения ложных команд
Надежность
очень низкая вероятность потерь команд
Время передачи
время между активацией командного входа передатчика и активацией командного выхода приемника
Передовые технологии, позволившие улучшить общие характеристики системы
При разработке SWT 3000 были использованы новейшие технологии, позволившие улучшить основные характеристики системы:
- подавление импульсных помех, технология, позволяющая предотвратить ложные срабатывания из-за импульсных воздействий, таким образом, была решена наиболее серьезная проблема для аналоговых систем.
- применение адресации для предотвращения перекрестных помех между устройствами в цифровой сети передачи информации и гарантированной передачи команд в необходимом направлении.
- альтернативные маршруты передачи для обеспечения надежного резервирования.
- резервный блок электропитания, работающий в режиме подхвата.
- различные варианты прямых оптоволоконных соединений между двумя устройствами SWT 3000, соединение устройств SWT 3000 через ВОЛС
с мультиплексорами или оборудованием ВЧ связи.
- кодированное отключение для передачи четырех независимых команд в аналоговом виде.
Все вышеприведенные характеристики позволили обеспечить очень короткое время передачи команд. В зависимости от требований заказчика, время передачи может быть менее чем 10 мс при работе в аналоговом режиме и менее чем 3 мс при работе в цифровой сети.
Высокоэффективные ценовые решения для современных энергетических компаний
Система SWT 3000 ориентирована на заказчика, на необходимость контроля цен и повышения прибыли от высокой надежности работы сети в любых условиях.
- Возможность цифровых и аналоговых телекоммуникаций
Революционная концепция архитектуры SWT 3000 делает оборудование уникальным, так как комбинирование возможностей аналоговой и цифровой передачи дает нашим потребителям полную свободу использования оборудования. Таким образом, SWT 3000 адаптировано к динамично меняющимся требованиям современного рынка.
- Требования к объему оборудования
Заказчики, использующие цифровые и аналоговые сети получают возможность использования одного оборудования для обоих видов передачи, что в свою очередь, обеспечивает высокую экономию средств.
- Легкость в освоении
Один инструмент конфигурирования для цифрового и аналогового вариантов работы упрощает процесс наладки и обслуживания.
- Удаленный мониторинг и возможности обслуживания
Интерфейс управления устройства позволяет производить удаленный мониторинг и обслуживание с использованием локальной сети заказчика.
- Возможности совместного применения SWT 3000
Оборудование SWT 3000 может быть как отдельно стоящим устройством, работающим по аналоговым, цифровым и оптическим каналам связи, так и интегрированным блоком в оборудовании высокочастотной связи по высоковольтным линиям электропередачи Siemens PowerLink.
- Защита инвестиций
Конвертирование сети из аналоговой в цифровую производится без дополнительного оборудования и дорогостоящих вложений в обновление. Также SWT 3000 может быть использовано в смешанных сетях – с аналоговыми и цифровыми каналами передачи информации.
- Кодированное отключение для обеспечения наивысшего уровня безопасности
При кодированном отключении используются одновременно две частоты для передачи команд защит. Это обеспечивает наивысшую степень безопасности при использовании SWT 3000, тогда как время передачи команды остается таким же, как при работе в некодированном режиме. Кодированное отключение позволяет повысить защищенность системы против дискретных частотных помех до высочайшего уровня.
| Характеристика |
Цифровой |
Аналоговый |
| Количество команд |
8 |
4 |
Цифровойлинейныйинтерфейс
64 кбит/c (X.21 или G703.1)
2 Мбит/с (G703.6) |
+
+ |
-
- |
Аналоговыйлинейныйинтерфейс
4-пров.
2-пров. |
-
- |
+
+ |
Оптоволоконныйинтерфейс
Дальнее расстояние (одномод. ОВ, 1550 нм)
Ближнее расстояние (одномод. ОВ, 1310 нм)
Ближнее расстояние (многомод. ОВ, 850 нм) |
+
+
+ |
+
+
+ |
Путипередачи
Цифровая сеть
Прямое соединение с SDH мультиплексором
Прямое соединение с PDH мультиплексором
ВОЛС
Оборудование ВЧ связи
Pilot кабель |
+
+
+
-
- |
-
-
+
+
+ |
| Интегрированное резервирование (1 + 1) |
+ |
+ |
| Интеграция с системой PowerLink |
+ |
+ |
| Резервное питание (режим подхвата) |
+ |
+ |
| Адресное обращение |
+ |
- |
| INC (Подавление импульсных помех) |
- |
+ |
| Конфигурирование SWT 3000 с помощью компьютера обслуживания |
+ |
+ |
| Обновление программного обеспечения с ПК |
+ |
+ |
| Свободное программное назначение выходов |
+ |
+ |
| Удаленный доступ к SWT 3000 через TCP/IP |
+ |
+ |
| Удаленный доступ к SWT 3000 через внутриполосный канал |
+ |
- |
| Внутренние часы с возможностью внешней (GPS, IRIGB, NTP) или внутриканальной синхронизации |
+ |
+ |
| Регистратор событий со штампом времени и даты и гарантированным хранением данных при отключенном внешнем питании |
+ |
+ |
| Удаленный опрос регистратора событий |
+ |
+ |
| Простое обновление аналог-цифра и наоборот |
+ |
+ |
| SNMP агент для интеграции с NMS |
+ |
+ |
| Кодированное отключение для четырех независимых команд |
- |
+ |
+ доступно, - недоступно
Любой из двух интерфейсов SWT 3000 может быть сконфигурирован как X.21, G703.1 (64 кбит/c) или G703.6 (HDB3 2 Мбит/c). Резервирование путей передачи 1+1.
Адресное обращение
При использовании цифровых интерфейсов устройство идентифицируется с помощью его индивидуального адреса, что позволяет исключить перекрестные влияния устройств в сети.
Передача команд
В цифровом варианте может быть передано к удаленному направлению до восьми команд, при этом назначение выходов производится программно, согласно требуемой конфигурации.
Команды могут передаваться для защиты двуцепных и одноцепных линий с индивидуальной защитой каждой фазы.
Отключение может быть прямым или с использованием внешних реле.
Использование в качестве среды передачи оптического волокна позволяет обеспечить наивысшую степень безопасности, надежности и наибыстрейшее время передачи сигналов. Оборудование SWT 3000 применяется с одномодовым и многомодовым оптическим волокном, для длинных и коротких расстояний.
 Оптоволоконное соединение между двумя устройствами SWT 3000
Оборудование SWT 3000 включает в свою конструкцию внутренний оптический модем для передачи сигналов на дальние расстояния. Максимальное расстояние между устройствами может быть до 150 км. При этом для каждого направления используется отдельное оптическое волокно.
Оптоволоконное соединение между SWT 3000 и мультиплексором
Оптоволоконное соединение между SWT 3000 и мультиплексором на небольших расстояниях – до трех километров, может быть организовано с использованием интегрированного оптического модема. Мультиплексор соединяется с SWT 3000 через модуль интерфейсов FOBox, который производит конвертирование сигнала из оптического в электрический и наоборот для сетей PDH/SDH.
Оптоволоконное соединение между SWT 3000
и оборудованием ВЧ связи
Соединение между SWT 3000 и оборудованием ВЧ связи Siemens PowerLink может быть организовано с помощью интегрированного оптического модема. В каждом направлении передачи используется отдельное волокно. При этом отдельно стоящее устройство SWT3000 функционально не отличается от интегрированного в PowerLink, включая особенности работы  в аналоговом варианте. К одному устройству PowerLink может быть подключено до двух внешних устройств SWT 3000.
Альтернативные маршруты передачи
Использование оборудования SWT 3000 позволяет осуществлять передачу сигналов защит по двум разным маршрутам. Дополнительно спектр возможных комбинаций расширяет использование оптического волокна.
В зависимости от целей использования, оборудование может работать в широкополосном и узкополосном режимах. Резервирование пути передачи 1+1 возможно при совместной работе с цифровым интерфейсом.
Некодированная передача/ F6 модуляция
Для передачи сигналов в SWT 3000 используется модуляция F6. В этом режиме передается не более одной из рабочих частот. Это позволяет использовать полную мощность передатчика и обеспечить наибольшую дальность передачи команды.
Кодированные сигналы/ кодированное отключение CT
В этом случае одновременно передаются две частоты для передачи одной команды. Решение приемника о получении команды основывается на принятии обеих частот одновременно. При этом обеспечивается наибольшая степень защищенности от отдельных частотных всплесков. Время передачи при кодировании сигналов остается таким же, как и при некодированной передаче, но при этом уменьшается дальность.

f1 и f2 - командные частоты, fg - охранная частота
Узкополосный режим
Узкополосный режим используется при работе по пилот кабелю и для работы в канале ТЧ. В этом варианте командные частоты находятся близко друг к другу, и в одном канале ТЧ 0,3 - 3,4 кГц можно организовать три узкополосных канала передачи команд защит.
Применение:
-
Двухпроводные кабельные линии
Узкополосная версия SWT 3000 может также эксплуатироваться на двухпроводных кабельных линиях. Так как для передачи и приема используется одна пара проводов, необходимо частотное разделение. Для обеспечения этого могут быть использованы комбинации узкополосных каналов 1-3.
-
Передача четырех команд с приоритетом
Данный режим является наиболее подходящим для безопасной и надежной передачи команд. Время передачи при этом зависит от конфигурации устройства и количества передаваемых команд. В этом режиме может быть активировано одновременно несколько команд. Передача команд производится согласно назначенному приоритету (вход 1, 2, 3, 4) по очереди.
-
Комбинация устройств
Система SWT 3000 может быть установлена отдельно стоящим устройством с оптическим или ТЧ интерфейсом для прямого пути передачи или присоединения к PowerLink или же может быть интегрирована в PowerLink.
-
Передача трех независимых команд
В этом режиме доступны три командных входа. На стороне передатчика для каждой комбинации входов назначается одна командная частота. На стороне приемника каждая командная частота может быть назначена на один или более выходов. Режим может использоваться для защиты двуцепной или одноцепной системы и индивидуальной защиты фаз.
Широкополосный режим
Данный режим предназначен для работы по любым телекоммуникационным маршрутам (4-пров. соединение), но предпочтительно его использование при передаче сигналов по ЛЭП. При этом обеспечивается высокий уровень помехозащищенности от импульсных помех. Для работы необходим один частотный промежуток в сетке 2,5 или 4 кГц. При использовании радиорелейных систем связи и кабельных соединений занимается один канал тональной частоты 0,3 – 3,4 кГц для каждого направления. При работе с оборудованием ВЧ связи PowerLink возможны следующие режимы работы: одноцелевой, одновременный многоцелевой и многоцелевой с переключением.
Применение:
- Передача трех независимых команд (F6)
В этом режиме доступны три командных входа. На стороне передатчика для каждой комбинации входов назначается одна командная частота. На стороне приемника каждая командная частота может быть назначена на один или более выходов. Режим может использоваться для защиты двуцепной или одноцепной системы и индивидуальной защиты фаз.
- Передача четырех команд с приоритетом (F6)
Данный режим является наиболее подходящим для безопасной и надежной передачи команд. Время передачи зависит от конфигурации устройства и количества передаваемых команд. В этом режиме может быть активировано одновременно несколько команд. Передача команд производится согласно назначенному приоритету (вход 1, 2, 3, 4) по очереди.
- Четыре независимые команды (кодированное отключение CT)
Для каждой команды или комбинации команд назначается пара командных частот. Использование для передачи команд двух разных частот позволяет получить наивысшую степень безопасности работы. В этом режиме возможна передача до 4-х независимых команд, также возможна передача комбинаций команд, например 2+2.
- Многокомандный режим MCM
Функция МСМ позволяет расширить возможности интегрированной в PowerLink системы SWT 3000. При работе в этом режиме становится возможным передавать до 24-х команд релейной защиты и противо-аварийной автоматики.
- Комбинация устройств
Система SWT 3000 может быть установлена отдельно стоящим устройством с оптическим или ТЧ интерфейсом для прямой передачи или присоединения к PowerLink, или же может быть интегрирована в PowerLink.
Удаленный мониторинг для цифровых сетей
Удаленный доступ через локальную сеть
-
Подстанции А и В соединены с административным зданием по общей локальной сети. Доступ к SWT 3000 осуществляется через эту сеть. Удаленный Доступ к SWT 3000 на подстанции С, не имеющей связи с общей локальной сетью, осуществляется через внутриполосный канал обслуживания.
Удаленный доступ через внутриполосный канал обслуживания
-
Канал обслуживания – прозрачный канал передачи данных, доступный при использовании цифрового режима. Работа с устройством осуществляется со скоростью 9.600 бит/с с UART форматом: 1 стартовый бит, 8 битов данных, 1 стоповый бит, без контроля четности.
Удаленный мониторинг с использованием функции RM
-
Функция RM удаленного мониторинга может быть использована для передачи данных между устройствами на одной или нескольких линиях. Организация связи через несколько линейных участков осуществляется с использованием соединения устройств между собой на промежуточных пунктах через интерфейс удаленного обслуживания RM (SSB).
|
|
