В последние несколько лет сетевые
операторы наблюдают быстрый рост и
быструю миграцию от TDM к пакетному
трафику данных. Главным вызовом
является оптимизирование
инвестирования и сокращение
эксплуатационных расходов. Переход
от унаследованной сети с
коммутацией каналов (TDM) к
высокоскоростной пакетной сетип
роисходит очень быстро и новое
оборудование должно поддерживать
одновременно обе технологии.
Новые телеком операторы нуждаются
в низких эксплуатационных расходах,
а также высказывают потребность в
расширяемом оборудовании, для того
чтобы следовать развитию
фьючерсных рынков.
Оборудование SparkWave
оптимизировано для различных
условий распространения при любых
метеорологических условиях. В случае
отличных условий для канала
экономия спектра играет главную роль
и значительно снижает
эксплуатационные расходы.
Описание системы
Все линии продуктов SparkWave имеют стандартную конструкцию раздельного крепления. В соответствии с потребностями проекта в распоряжении имеются различные внутренние и внешние блоки, соответствующие специфике рынка. В наличии имеются особые применения, такие как indoor.
Продуктовая линия внутреннего блока SparkWave SDR имеет модульный концепт. Различные корпуса и высокий уровень интеграции разрешают легкую взаимосвязность, стекинг с ESSI интерфейсом и непосредственную связь с существующими оптоволоконными сетями.
Внешние SparkWave блоки
Внешние блоки являются частью системы и предназначены для поддержки следующих требований:
- QAM модуляция 4,16,32,64, 128 и 256 QAM
- FEC использование различных схем кодирования
- Стандартный и расширенный диапазон температуры
- Стандартная и большая выходная мощность
- Прямая интеграция с антенной (до 1.8м)
- Делитель мощности (в случае резервирования с антеннами с одной поляризацией)
- Интеграция с волноводом (антенны > 1.8м)
- Компактный ODU,, соединенный с IDU через коаксиальный кабель до 400м
- Внешние ВЧ модули, соединенные с антеннами с использованием волновода
- ATPC снижение помех соседних каналов
В случае резервирования с антеннами с одной поляризацией в наличии имеется компактный делитель мощности.
В качестве альтернативы в диапазоне частот от 6 до 11ГГц, имеется all-indoor конструкция. В данном случае радио блок и антенна соединены с помощью эллиптического волновода.
Внутренние блоки SparkWave
Благодаря модульной концепции SparkWave SDR может быть приспособлено к различным требованиям быстро развивающихся корпоративных и университетских сетей, а также государственных управлений. Короткое время сетевого дизайна к вводу в действие сети разрешает эффективное слияние LAN, PBX, intranet и телефонной связи для управления.

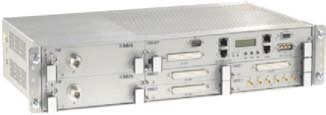

SparkWave SDR HSP
SparkWave SDR HSP (Высокоскоростная PDH) предназначена для PDH низкой, средней и высокой скорости, а также для Ethernet передачи. Любая комбинация сигналов PDH (E1/E3) и Ethernet возможна от 2x2 до 72x2 Mб/с, полный дуплекс. Каналы связи низкой и средней скорости используются для дальней связи до 80 км.
Подробная информация>>>
Оборудование SparkWave SDR HSP предназначено для радиорелейной передачи PDH и Ethernet сигналов, работающих в 5, 6, 7, 8, 11, 13, 15, 18, 23 и 26 ГГц частотных диапазонах.
Решение «раздельного крепления» с высокоскоростной PDH (HSP) IDU и компактным ODU.
Возможна любая комбинация E1, E3 и Ethernet сигналов. Верхняя граница пропускной способности - 152 Mб/с или эквивалентная 72xE, 1. Различные режимы передачи от 4QAM до 128QAM с разными схемами исправления ошибок разрешают передачу сигналов в различных ширинах полосы от 3,5 МГц до 28МГц в соответствии с требованиями клиентов.
В блоке встроены система управления с SNMP агентом и OSPF маршрутизатором. Нет потребности в дополнительном оборудовании, необходим лишь стандартный персональный компьютер со встроенным веб-браузером.
Оборудование SparkWave SDR HSP предназначено для радиорелейной передачи PDH и Ethernet сигналов, работающих в 5, 6, 7, 8, 11, 13, 15, 18, 23 и 26 ГГц частотных диапазонах.

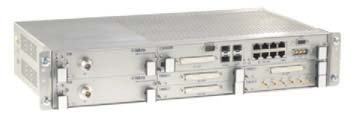

SparkWave SDR ADM
SparkWave SDR ADM является мощным устройством, предназначенным для наиболее требовательных клиентов, таких как операторы коммунальных, газо- и нефтераспределительных, а также железнодорожных сетей. Мультиплексор ввода/вывода NG SDH с мощной 2.5 ГБ/с кросс-коннект матрицей и EoS с GFP, LCAS, VCAT интегрирован в блок IDU. Он поддерживает все PDH/SDH/FE/GE интерфейсы. Возможна любая ADM комбинация (оптическая/электрическая -радио, радио-радио или оптическая/электрическая - оптическая/электрическая).
Подробная информация>>>
Оборудование SparkWave SDR ADM предназначено для радиорелейной передачи STM-1 трафика, работающего в 5, 6, 7, 8, 11, 13, 15, 18, 23 и 26 ГГц частотных диапазонах.
Мощный многофункциональный SDH ADM-1/4 мультиплексор является неотъемлемой частью радио IDU.
Возможна любая ADM комбинация (оптическая/электрическая - радио, радио-радио или оптическая/электрическая - оптическая/электрическая). Пропускная способность линий радиосвязи и электрические интерфейсы - STM-1. Оптические интерфейсы могут быть STM-1 или STM-4. Доступны различные радио и SDH механизмы защиты. Семейство SparkWave SDR ADM доступно в версии "Split Mount" (раздельное крепление) с ADM IDU и компактным ODU, однако, оно также доступно в версии "All-Indoor" для случаев экстремальных условий окружающей среды.
Различные нагрузочные интерфейсы (E1, E3, Ethernet 10/100/1000), мощная кросс-коннект матрица (эквивалент 16XSTM-1) и стековая связность предлагают возможность для сильных, гибких и эффективных оптических SDH и/или радио решений.
В блоке встроены система управления с SNMP агентом и OSPF маршрутизатором. Нет потребности в дополнительном оборудовании, необходим лишь стандартный персональный компьютер со встроенным веб-браузером.
Блок разрешает работу в режиме ATPC (Автоматическое управление мощностью передачи).
SparkWave SDR STM
Оборудование SparkWave SDR STM предназначено для передачи сигналов NxSTM-1. Терминал работает в качестве SDH регенератора. Нагрузочный интерфейс может быть оптическим и электрическим. SparkWave SDR STM является наиболее эффективным, когда требуется чистая STM -1 передача без кросс-коннекта.
Подробная информация>>>
Оборудование SparkWave SDR STM-1 предназначено для радиорелейной передачи STM-1 трафика, работающего в 5, 6, 7, 8, 11, 13, 15, 18, 23 и 26 ГГц частотных диапазонах.
«Split Mount» (раздельное крепление) решение с STM-1 IDU и компактным ODU.
Доступны конфигурации 2+0 и 1+1 с возможностью использования stand-by связи для трафика с низшим приоритетом.
Нагрузочный интерфейс STM-1 может быть оптическим или электрическим. Доступен дополнительный 2Mбит/с боковой канал для канала передачи.
В блок встроены система управления с SNMP агентом и OSPF маршрутизатор. Нет потребности в дополнительном оборудовании, необходим лишь стандартный персональный компьютер со встроенным веб-браузером.
Блок разрешает работу в режиме ATPC (Автоматический контроль мощностью передачи).

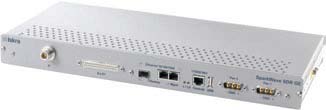

SparkWave SDR GE
Оборудование SparkWave SDR GE является Ethernet радио с улучшенными рабочими характеристиками, предназначенное для 3G, Wimax, LTE и для операторов передачи данных с максимальной скоростью до 400Мб/с.
Подробная информация>>>
Оборудование SparkWave SDR GE является высокоэффективной, удобной для использования split-mount, точка-точка беспроводной радиорелейной линией радиосвязи, предназначенной для применений Gigabit Ethernet большой емкости.
Рабочие диапазоны от 5 до 38 ГГц. Модуляция до QAM256 и ширина полосы пропускания до 56 MГц обеспечивают эффективные, гибкие и расширяемые соединения даже для дальних расстояний и/или больщих емкостей.
Помимо Ethernet интерфейса могут быть сконфигурированы 8 E1 интерфейсов, что разрешает плавный переход от режима TDM к режиму пакетной передачи.
SparkWave SDR GE обеспечивает взаимосвязь между удаленными LAN сегментами на очень высоких скоростях и использует Gigabit Ethernet протоколы с очень малым временем ожидания.
SparkWave SDR GE является идеальным решением для сетевых операторов, нуждающиеся в GE передаче высокой емкости в комбинации с некоторыми унаследованными TDM.
Оборудование SparkWave SDR GE предназначено для обеспечения высокой емкости беспроводной IP связности для сетей с большими требованиями, включая triple play применения, мобильные и стационарные беспроводные технологии, такие как, UMTS, 3G, 4G, WiMAX, Wi-Fi, Edge и др. ...
Применения:
- Магистральная сеть для пакетных поставщиков услуг
- Сотовые/WiMAX транспортные сети
- Стационарные беспроводные сети
- Предприятия/»городок» корпорации/LAN расширение бизнес парков
- Замена арендованных многоканальных линий
- Беспроводная IP/Ethernet потоковое видео/Наблюдение
- Сети доступа для предприятий
- Многофункциональные частные беспроводные сети для операторов энергетики, трафика и коммунальных предприятий
Свойства:
- Split-mount или all-indoor архитектура
- Полосы частот: 5, 6, 7, 8, 11, 13, 15, 18, 23, 38 ГГц
- Модуляция до QAM256
- Ширина полосы до 56MГц
- Битовая скорость до 400Mб/с
- SFP для GE интерфейса оптический/электрический
- Ethernet 10/100/1000 электрический интерфейс
- До 8 E1 интерфейсов
- Внутренний блок 1U высотой
- Резервное питание
Преимущества:
- Быстрое и простое развертывание и работа
- Архитектура ПО для легкой адаптации к изменениям условий и будущим потребностям
- Легко расширяемый по потребности, без замены аппаратных средств
- Технология прямого исправления ошибок LDPC (Низкоплотностный код) увеличивает коэффициент усиления звеньевой системы
- Эффективная интеграция управления использованием Java Web Start GUI SNMP протокола
- Компактные решения улучшают эффективность использования энергии, способствующая снижению эксплуатационных расходов
- Легкая миграция от TDM к IP или all-IP backbone/backhaul
- Низкий OPEX/CAPEX

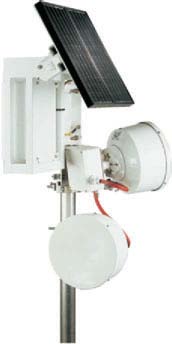

Активный ретранслятор SparkWaveAR-18/23G
Активный ретранслятор SparkWaveAR-18/23G применяется в случае длинных каналов передачи, без прямой видимости и где углы препятствуют использованию пассивных ретрансляторов. Угол между двумя антеннами может меняться от нескольких до 180 градусов. Низкая потребляемая мощность разрешает использование солнечной батареи. Встроенная аккумуляторная батарея обеспечивает автономию в случае длительной непогоды (до 30 дней).
Подробная информация>>>
SparkWave AR-18/23G активный ретранслятор обеспечивает весьма привлекательным решением радиотрассы на 18/23 ГГц.
Активный ретранслятор SparkWave AR-18/23G применяется:
- в случаях наидлиннейших путей передачи,
- в случаях двух радиостанций без прямой видимости,
- в случаях, когда мешающие углы препятствуют использованию пассивного ретранслятора.
Угол между двумя антеннами может варьировать от нескольких градусов (в зависимости от выбора антенны) до 180°. Низкая потребляемая мощность разрешает использование солнечной батареи. В случае длительной непогоды (до 30 дней) встроенная аккумуляторная батарея обеспечивает автономию. По сравнению с пассивным ретранслятором она представляет собой подходящее решение для экологически чувствительных местностей.
Активный ретранслятор содержит AR модуль и две антенны. AR модуль встроен в герметичный корпус. Одна из двух антенн может быть механически связана с AR модулем гибким волноводом. По требованию клиента оборудование может быть поставлено с солнечной батареей, конвертером напряжения и батареями.
AR модуль содержит антенное разветвление и два широкополосных усилителя с автоматическим контролем усиления. В оборудовании не встроен преобразователь частоты. Принятый сигнал с обеих сторон усиливается двумя усилителями и передается в противоположное направление на той же самой частоте.

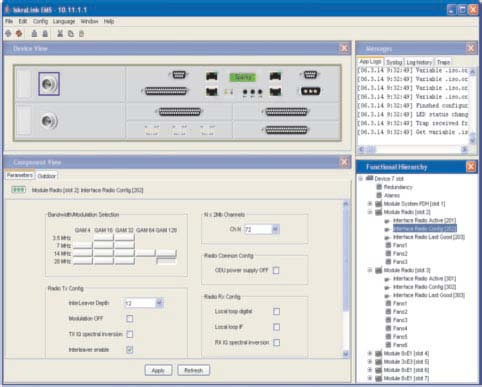

Управление
Программное обеспечение Системы управления элементами сети (EMS) находится в оборудовании: для локального или дистанционного управления необходим только стандартный компьютер со встроенным веб-браузером.
Центральное управление может быть осуществлено любой открытой системой центрального управления, основанной на SNMP или мощным и эффективным SparkView NEMS, который разрешает управление всеми устройствами, произведенными Iskra Sistemi, а также с SNMP совместимыми устройствами.
Свойства
- SDR (Software Defined Radio) технология предлагает выбор программного обеспечения для различных уровней устойчивости передачи и/или спектральной эффективности.
- SparkWave SDR ADM для мультиплексирования ввода/вывода с 2,5Гб/с неблокирующей кросс-коннект матрицей, различными нагрузочными блоками и ESSI шиной расширения для стэкинга кросс-коннект матрицы.
- SparkWave SDR HSP (высокоскоростная PDH) разрешает скорость передачи до 152Мб/с (эквивалент 72ХЕ1) + служебный канал и даже превосходит емкость синхронных STM-1 уровней.
- Различные нагрузочные сигналы: E1, E3, STM-1/4, FE, GE оптический/электрический
- Дизайн модульной системы разрешает конструкцию различных комбинаций: PDH/SDH, различные нагрузочные сигналы, 1+1/1+0/2+0 конфигурации.
- Различные схемы защиты: »горячий резерв», частотное или пространственное разнесение с бесконтактным переключателем и их комбинациями.
- Встроенные в устройство,OSPF маршрутизатор, служебные каналы и SNMP агент разрешают эффективное дистанционное управление
- Малое время ожидания
- VLAN совместимость
- Конфигурация агрегирования каналов и высокой надежности для распределения нагрузки (группа линий передачи данных, создаваемая при мультиплексировании)
- Энергоснабжение 20-72 В постоянный ток
- Прямое соединение с существующими оптическими сетями через различные SFP модули: оптический (1310/1550 nm/WDM) электрический, SDH/GE расстояние до 120 км
Применения
- Магистральные линии связи для операторов или частных корпоративных сетей
- Резервные каналы для оптических сетей
- Защита пути
- Временная связь
- Сеть аварийного восстановления
- Базовая станция сотовой связи
- GSM/UMTS/CDMA/Wimax сеть
- Сеть доступа для операторов постоянной линии и CATV операторов
- TriplePlay сети
- DVB-T транспортные сети
Преимущества
- Дизайн модульной системы, гибкость, расширяемость и низкие расходы по техническому обслуживанию предлагают эффективные ценовые решения для любых клиентов принципа «pay-as-you-grow».
- Сокращение будущих эксплуатационных расходов
- MTBF (18 лет) сокращение расходов на техническое обслуживание
- Эффективные спектральные режимы работы разрешают экономию средств при плате за лицензию
- Быстрый и легкий переход от PDH к SDH
- Плавный переход от сети TDM к IP технологии
- Прямая связь с существующими оптическими/кабельными сетями через SFP модули
- Сертифицированный в ЕЭС и Российской Федерации (ГОСТ)
|
|
