Универсальное оборудование PowerLink
Система ВЧ связи PowerLink позволяет передавать по высоковольтным линиям электропередачи сигналы РЗ и ПА, голос и данные. Технологии, использованные при разработке оборудования, полностью соответствуют последним стандартам и требованиям телекоммуникационных систем. Основные сферы применения оборудования:
- организация каналов передачи информации, где нет оптоволоконных линий связи или применение оптического волокна экономически нецелесообразно
- для дублирования существующих каналов по оптическим линиям связи
Оборудование ВЧ связи может быть аналоговым (aPLC) или цифровым (dPLC). Цифровые системы ВЧ связи имеют преимущество перед аналоговыми в очень эффективном использовании рабочей полосы, тогда как аналоговые системы показывают себя с лучшей стороны на линиях с большим уровнем шумов и затухания.
PowerLink может работать в обоих режимах с возможностью комбинирования цифровых и аналоговых служб.
PowerLink – инновационные технологии
Система PowerLink обеспечивает высокую гибкость решений в построении телекоммуникационной сети. PowerLink может использоваться для передачи:
- Сигналов РЗ и ПА
- Сигналов телеуправления
- Голоса
- Факсов
- Данных
- Соединение по протоколу TCP/IP
Для присоединения оконечных устройств PowerLink имеет ряд аналоговых и цифровых интерфейсов. Таким образом, происходит страхование уже вложенных инвестиций. Система позволяет продолжать эксплуатацию аналоговых оконечных устройств, при переходе к современным цифровым технологиям. В то же время PowerLink имеет возможность организации соединений с использованием протокола TCP/IP.
| Характеристика |
Цифровое оборудование |
Аналоговое оборудование |
| Работа в аналоговом, цифровом или смешанном режиме |
+ |
+ |
| Частотный диапазон 24 – 1000 кГц |
+ |
+ |
| Ширина рабочей полосы 2 – 32 кГц |
+ |
+ |
| Скорость передачи данных 256 кбит/с (32 кГц) |
+ |
|
| Мощность передатчика (пиковая) 20/50/100 Вт, с возможностью точной программной настройки |
+ |
+ |
| Работа на сближенных/разнесенных частотах с автоматическим подавлением перекрестных помех |
+ |
+ |
| Цифровойинтерфейс |
|
|
| Синхронный X.21 (до 2-х) |
+ |
|
| Асинхронный RS232 (до 8-ми) |
+ |
|
| TCP/IP (2 x электрических, 1 x оптический) |
+ |
|
| E1 (2 Мбит/с) |
+ |
|
| G703.1 64 кбит/с |
+ |
|
| Аналоговыйинтерфейс |
|
|
| VF (VFM, VFO, VFS), до 8-ми для голоса, данных и сигналов РЗ и ПА |
+ |
+ |
| Асинхронный RS232 (до 4) через FSK |
|
+ |
| Адаптивная динамич. настройка скорости передачи |
+ |
|
| TCP/IP 2 |
+ |
|
| Интегрированный универсальный мультиплексор |
+ |
|
| До 5-ти голос. каналов со сжатием через интерфейс VF |
+ |
|
| До 8-ми голосовых каналов через интерфес E1 |
+ |
|
| Маршрутизатор StationLink для соединения и организации маршрутизации до 4-х PowerLink |
+ |
|
| Реверсивный FSK канал, передача данных от RTU/модема через цифровое соединение |
+ |
|
| СистемапередачисигналовРЗиПАSWT 3000 |
|
|
| Возможность интеграции до 2-х устройств |
+ |
+ |
| Отдельное устройство с возможностью присоедиения к PowerLink через ВОЛС или электрический кабель, функицонально идентичное встраиваемому SWT 3000 |
+ |
+ |
| Одноцелевой, многоцелевой, многоцелевой режимы с переключением |
+ |
+ |
| Управление элементами на основе графического пользовательского интерфейса |
+ |
+ |
| УдаленныйдоступкPowerLink |
|
|
| через TCP/IP соединение |
+ |
+ |
| через внтуриполосный канал обслуживания |
+ |
+ |
| Совместимость с SNMP для работы с NMS |
+ |
+ |
| Регистратор событий с метками времени |
+ |
+ |
| Возможность обновления с помощью ПО |
+ |
+ |
Изменяемая мощность передачи
Программным путем мощность может быть настроена в диапазонах от 20 до 50 Вт или от 40 до 100 Вт, в зависимости от требований линии передачи. Также PowerLink может работать с различными скоростями передачи данных и шириной рабочей полосы в диапазоне частот от 24 до 1000 кГц, что позволяет выполнить частотные требования потребителя.
Оптимальное согласование с условиями передачи
PowerLink согласовывает скорость передачи информации с реальными условиями в линии, что гарантирует оптимальное использование мощности передачи. Функция приоритезации каналов, реализованная в PowerLink, позволяет гарантированно передавать важные каналы с высоким приоритетом при плохих погодных условиях.
Универсальное оборудование
PowerLink обеспечивает необходимую гибкость в конфигурировании сервисов необходимых заказчику. Службы могут быть скомбинированы в любой последовательности в соответствии с доступной шириной рабочей полосы/скоростью передачи информации.
Автоматическое подавление перекрестных помех
Работа оборудования может осуществляться на сближенных или разнесенных частотах. Работа на сближенных частотах обычно требовала ручной настройки оборудования для минимизации влияния собственного передатчика на собственный приемник. В PowerLink этот процесс автоматизирован, что обеспечивает оптимальное качество передачи информации. Разработанная и запатентованная Siemens технология позволяет вычитать из принимаемого сигнала сигнал собственного передатчика. Быстрая адаптация функции при изменении характеристик линии передачи обеспечивает оптимальное качество передачи информации.
Пропускная способность до 256 кбит/с
Пропускная способность PowerLink обеспечивает скорость передачи информации до 256 кбит/c, в зависимости от ширины рабочей полосы. Интегрированный интерфейс TCP/IP позволяет эффективно работать с различными типами оконечного оборудования, работающего по протоколу TCP/IP.

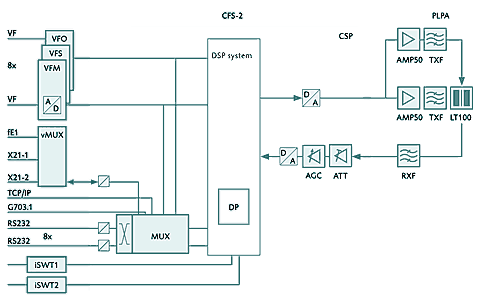

| VF |
Тональная частота |
|
| VFO |
Интерфейс тональной частоты FXO |
| VFS |
Интерфейс тональной частоты FXS |
| VFM |
Интерфейс тональной частоты E&M |
| X.21-x |
Синхронный цифровой интерфейс |
| RS232 |
Асинхронный цифровой интерфес |
| iSWT |
Интегрированный SWT 3000 |
| vMux |
Универсальный мультиплексор |
| iFSK |
Интегрированные каналы FSK |
| DP |
Подкачка данных |
| AGC |
АРУ |
| ATT |
Аттенюатор |
| E1 |
Фракционный E1 2 Мбит/с |
| CFS-2 |
Секция несущей частоты |
| PLPA |
Секция усилителя |
| CSP |
Центральный процессор |
| AMP50 |
Усилитель 50 ВТ |
| RXF |
Приемный фильтр |
| TXF |
Линейный фильтр |
| TCP/IP |
LAN интерфейс |
На сегодняшний день в мире используется большое количество интерфейсов (телефонный, V.24, X.21 и т.д.) и в ближайшем будущем они должны быть реализованы в оборудовании передачи информации по линиям электропередачи. Для этих целей в PowerLink используется интегрированный универсальный мультиплексор, позволяющий мультиплексировать данные от оконечных устройств с различными интерфейсами и передавать их в одном цифровом потоке. vMUX представляет собой статистический мультиплексор с функцией контроля приоритета. Асинхронные каналы данных могут передаваться в гарантированном или негарантированном (при наличии ресурсов рабочей полосы) режимах, что обеспечивает оптимальное использование рабочей полосы. Контроль приоритета позволяет передавать синхронные, асинхронные каналы данных или голосовые каналы в зависимости от степени их важности при худшении характеристик линии передачи. Естественно vMUX интегрирован в систему управления PowerLink, таким образом оборудование полностью удовлетворяет требованиям будущего для подобных систем с возможностью дальнейшего технического совершенствования и опционального расширения.
Компрессия голоса
Сжатие голоса – это необходимая функция для эффективного использования рабочей полосы. Естественно при этом должны выполняться требования к качеству. PowerLink позволяет производить сжатие голосового сигнала со скоростью в промежутке от 5,3 до 8 кбит/c. Для предотвращения ухудшения качества, сжатый сигнал передается без декомпрессии в промежуточных пунктах.
В PowerLink может быть интегрировано до двух независимых устройств передачи сигналов РЗ и ПА. Управление устройствами осуществляется через интерфейс администрирования PowerLink.
Использование PowerLink не только упрощает решение вопросов телекоммуникации, но и позволяет повысить ценовую эффективность. Конфигурирование системы и всех приложений производится с помощью программы обслуживания PowerSys через один интерфейс обслуживания. Что обеспечивает высокую степень безопасности, уменьшает время, требуемое для обучения персонала и снижает общие затраты.

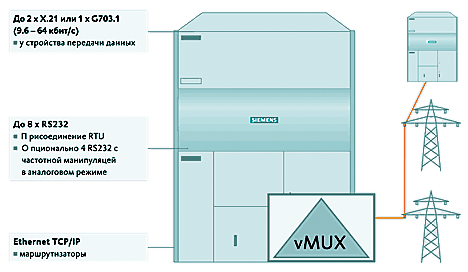

Функции, обеспечиваемые универсальным интегрированным мультиплексором vMUX:
- Передача данных в асинхронном режиме
Через интерфейсы RS232 к PowerLink может быть подключено до 8-ми оконечных устройств. Данные могут передаваться в гарантированном режиме и негарантированном режиме (при наличии ресурсов рабочей полосы), что обеспечивает оптимальное использование ресурсов рабочей полосы.
- Передача данных в асинхронном режиме
В PowerLink реализованы два интерфейса Х.21 и один интерфейс G703.1 для соединения с сетями PDH и SDH.
- LAN соединение с локальными сетями
Реализация в PowerLink интегрированного Ethernet интерфейса позволяет производить соединение между сетями разных энергетических объектов и прямое подключение оконечного сетевого оборудования.
- Прозрачная передача данных в аналоговом режиме
В аналоговом режиме работы может быть передано до 4-х прозрачных асинхронных каналов данных со скоростями до 2400 бит/c с использованием метода частотной манипуляции.
PowerLink – надежное и проверенное оборудование для создания телефонных сетей, позволяющее упростить этот процесс и использовать уже существующие телекоммуникационные ресурсы.
В оборудовании PowerLink реализована возможность подключения различного вида телефонных станций или просто телефонных аппаратов (от аналогового до IP).
После проведения сжатия голоса в исходном пункте сигнал передается без декомпрессии в промежуточных пунктах, что позволяет избежать ухудшения качества принимаемого сигнала и соответственно получить оптимальное качество передаваемой речи. Функционирование маршрутизатора StationLink для голосовых каналов показано на нижеприведенном рисунке.

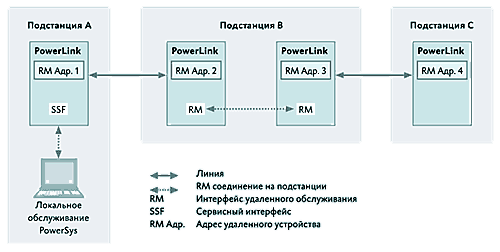

Администрирование удаленного устройства может быть произведено через внутриполосный канал удаленного обслуживания.
Если администрирование устройства производится из центра управления, для обслуживания удаленного устройства может быть использовано модемное или LAN соединение.

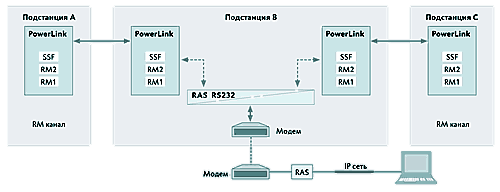

Модемы присоединяются через сервер удаленного доступа RAS.
Новейшие телекоммуникационные технологии, использованные при создании PowerLink, позволяют упростить рабочие процессы – администрирование системы может быть произведено через корпоративную локальную сеть с использованием сетевого протокола TCP/IP. Для обеспечения необходимого уровня безопасности система может быть соединена с оборудованием защиты сети или Firewall.

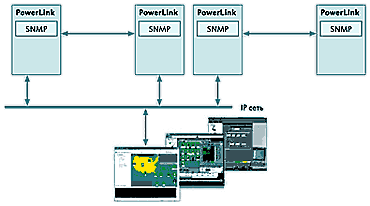

Система PowerLink может быть интегрирована в систему управления верхнего уровня через IP доступ с использованием протокола SNMP (Simple Network Management Protocol – Простой протокол управления сетью). Системные данные и данные о состоянии сети передаются к различным системам управления верхнего уровня.
Использование функции SNMP позволяет производить интеграцию PowerLink и SWT 3000 с системой управления сетью, основанной на протоколе SNMP V2.

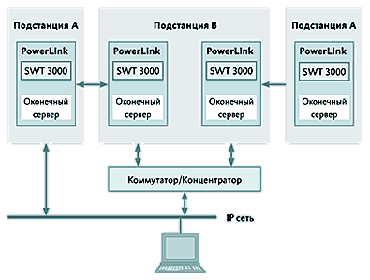

Совместный интерфейс SNMP для PowerLink и интегрированного устройства SWT 3000.
|
|
Cистема ВЧ связи PowerLink
