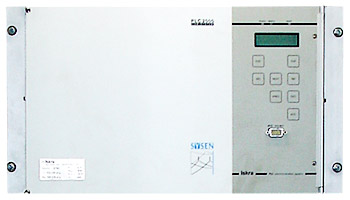

Терминал НЧ доступа NF8 обеспечивает одновременную передачу речи, сигналов вызова и данных телемеханики, а также сигналов-команд телезащиты в диапазоне тональных частот от 300 Гц до 3720 Гц. Терминал NF8 обеспечивает самое еффективное (как с техничекой так и экономической точки зрения) использование полосы тональных частот.

Основные отличия:
- Полностью программируемое использование аналоговых каналов для различных сред передачи,
- Разделение во времени передачи сигналов-команд дистанционной защиты и других видов информации в общей полосе тональных частот
- Программируемый универсальный телефонный интерфейс
- Программируемые транзитные фильтры
- Линейный эквалайзер
- Настройка и мониторинг оборудования с помощю встроенной MMI консолы или ПК
- Автономно используемые устройство или устройство, интегрированное в аппаратуру ЕТ8
- Соответствие рекомендуемым стандарту МЭК 60495
Применение:
- Многоцелевое использование аналоговых каналов на линиях связи
- Решение проблемы <последней мили>: аналоговый интерфейс для удаленного пункта
|
Варианты использования каналов
|
|
Обозначение
|
Полоса речи (Гц)
|
Частота сигнала (Гц)
|
Полоса ТМ (Гц)
|
|
2K0
|
300-2000
|
2100
|
2200-3720
|
|
2K2
|
300-2200
|
2310
|
2420-3720
|
|
2K4
|
300-2400
|
2520
|
2640-3720
|
|
2K4s
|
300-2400
|
2550
|
2700-3720
|
|
3K4
|
300-3400
|
3600
|
/
|
|
3K4s
|
300-3480
|
3600
|
/
|
|
