Технологический комплекс передачи информации по ВЛ EPW9

Технологический комплекс передачи информации по ВЛ - EPW9



Технологический комплекс EPW9 предназначен для организации цифровых и аналоговых высокочастотных каналов: связи, ТМ, РЗА, ПА, передачи данных АСКУЭ, АСУ ТП и Ethernet по высоковольтным линиям электропередач.

В состав комплекса входят следующие системы:

1. Телекоммуникационный шкаф, оснащенный устройствами:
        • основного и гарантированного электропитания;
        • освещения;
        • вентиляции и терморегулирования;
        • распределения и коммутации электропитающих цепей;
        • распределения и коммутации цепей аварийной сигнализации.

2. Терминал организации ВЧ каналов передачи информации (ПИ) по ВЛ – Powerlink (Siemens);
3. Панель промежуточной кроссовой коммутации интерфейсных окончаний с защитой от высоковольтных помех.
4. Панель визуализации аварийного состояния смонтированных в шкафу систем.
5. Панель вывода из работы и регистрации прохождения ВЧ команд РЗ и ПА с функцией подавления высоковольтных импульсных помех.
6. Клеммные ряды подключения цепей приема и передачи команд РЗ и ПА.
7. Блок присоединения к ВЛ с функциями согласования терминалов с ВЧ трактом и терминалами работающими на одноименных фазах ВЛ, с защитой от высоковольтных импульсных помех.
8. Мультиплексор данных.


Технологический комплекс передачи информации по ВЛ ETT9



Терминал ВЧ связи Powerlink


Терминал ВЧ связи – Powerlink предназначен для организации аналоговых и цифровых каналов передачи информации по высоковольтным линиям электропередач.

Использование цифровых методов обработки сигналов позволило повысить качество и надежность каналов передачи информации до уровня, необходимого для передачи сигналов команд релейной защиты, противоаварийной автоматики и перейти к построению комплексных систем, передающих в одной полосе частот речь, сигналы релейной защиты, противоаварийной автоматики, данные телемеханики, АСУ ТП, АСКУЭ и Ethernet.

Основные характеристики

  • Организация ВЧ каналов передачи информации по ВЛ в полосе частот от 2,5 кГц до 32 кГц
  • Полная программируемость во всем ВЧ диапазоне частот (24 кГц – 1 MГц) без замены аппаратных средств
  • Выходная мощность (PEP) до 100 Вт
  • Автоматическая корректировка характеристик ВЧ каналов
  • Служебный канал речи
  • Доступ к параметрам и диагностике удаленного устройства через внутренний и внешний каналы связи
  • Передача оперативных данных по внутреннему каналу во время работы терминалов
  • Сигнализация аварийных режимов работы терминалов
  • До 5 универсальных телефонных интерфейсов (FXO, FXS, 4w E&M)
  • До 4 модемов FSK; скорости: 50, 100, 200, 600, 1200, 2400 бод
  • До 8 асинхронных модемов со скоростью передачи от 1200 до 19200 бит/с с суммарной скоростью
    до 76 кбит/с
  • До 2 синхронных модемов со скоростью передачи от 9600 до 64000 бит/с с суммарной скоростью
    до 64 кбит/с
  • Канал передачи данных Ethernet
  • Возможность транзитных фильтров на всех универсальных НЧ окончаниях
  • Вход для устройств защиты (РЗ и ПА)
  • Возможность подключения внешних и встроенных систем передачи 8 команд РЗ, или 24 команд ПА
  • Пользовательские интерфейсы FXO, FXS, 4w E&M, Х.21, LAN-Ethernet и RS232
  • Соответствует стандарту IEC60495

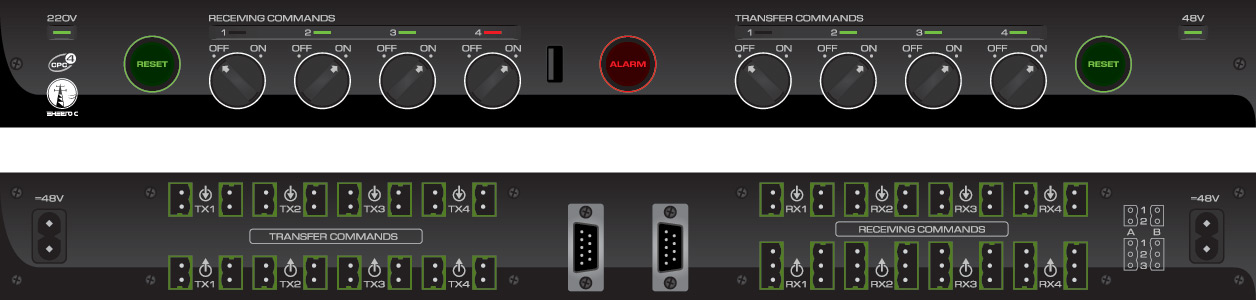

CCP-4 (Commands Control Panel)
Система вывода из работы и регистрации прохождения ВЧ команд РЗ и ПА

Устройство контроля передачи команд РЗ и ПА - CCP-4 предназначено для регистрации прохождения
8 команд РЗ и ПА (4 команды приема / 4 команды передачи) и управления цепями приема/передачи этих команд.

В состав устройства входят:

1. 8 переключателей со встроенной световой индикацией режима работы (ON / OFF), позволяющих выводить из работы цепи приема/передачи команд;
2. 8 светодиодных двухцветных индикаторов , фиксирующих зеленым светом рабочее состояние модулей передачи команд и сменой зеленого цвета на красный, регистрирующих факт прохождения команд РЗ и ПА;
3. 1 светодиодная матрица «ALARM» красного цвета, указывающая на прохождение команд независимо от их количества;
4. 2 кнопки сброса регистрации команд с функцией контроля исправности всех светодиодных индикаторов и взаимосвязанным алгоритмом защиты от случайного сброса сигнализации регистрации команд;
5. Система фильтров помех, для обеспечения электромагнитной совместимости устройств РЗ, ПА и ВЧ терминалов передачи команд;
6. Системы прозрачной передачи состояния твердотельных контактов реле команд приема;
7. Системы размножения (до двух) контактов электромагнитных реле команд приема;
8. Системы выбора рабочего напряжения оперативного тока: =48 вольт, =110 вольт, =220 вольт;
9. Системы выдачи информации рабочей и аварийной сигнализации (опционально).

Устройство имеет высоту приборной панели размером 1U и устанавливается в шкафы 19" исполнения.

CCP-4 (Commands Control Panel)



SWT 3000. Устройство для передачи команд РЗ и ПА


Применение внешних устройств SWT 3000 и встроенных в Powerlink устройств iSWT 3000 позволяет организацию передачи до 8 команд релейной защиты как по аналоговому, так и по цифровому каналу передачи данных.

SWT 3000. Устройство для передачи команд РЗ и ПА

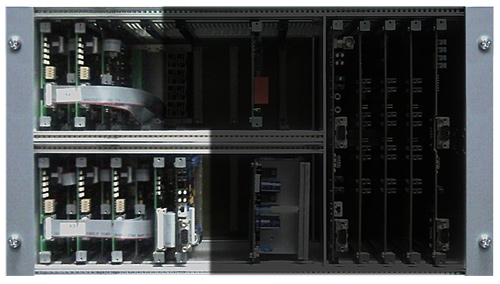

iSWT 3000/МСМ. Устройство для передачи команд ПА


Применение встроенных в Powerlink устройств iSWT 3000 и MCM позволяет организовать передачу и прием
до 8 каналов релейной защиты или до 24 команд противоаварийной автоматики.

iSWT 3000/МСМ. Устройство для передачи команд ПА

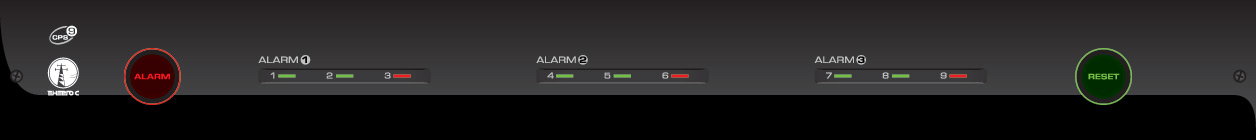

CSP-9 (Control Signaling Panel)
Контрольная панель сигнализации

Контрольная панель сигнализации CSP-9 предназначена для регистрации сигналов аварийной сигнализации оборудования технологического комплекса EPW9.

В состав устройства входят:

1. 9 светодиодных индикаторов красного цвета индивидуальной регистрации аварийных сигналов;
2. Светодиодная матрица «ALARM» красного цвета групповой индикации аварийных сигналов;
3. Кнопка сброса регистрации аварийных сигналов, совмещенная с функцией контроля работоспособности всех светодиодных индикаторов;
4. Система выбора рабочего напряжения: =48 вольт, =110 вольт, =220 вольт, ≈220 вольт;
5. Система временной регистрации и выдачи информации аварийной сигнализации (опционально).

Устройство имеет высоту приборной панели размером 1U и устанавливается в шкафы 19" исполнения.
CSP-9 предназначено для работы с любыми типами устройств, имеющих сигнальные аварийные контакты.

CSP-9 (Control Signaling Panel)

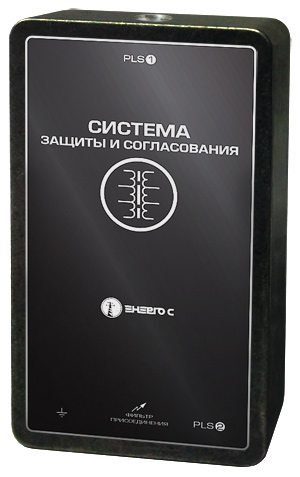

Система защиты и согласования СЗС2


Система защиты и согласования предназначена для присоединения каналообразующего оборудования к ВЧ тракту ЛЭП и выполняет функции:

1. Приведение характеристик ВЧ тракта ЛЭП к нормативным требованиям;
2. Обеспечение электромагнитной совместимости при работе нескольких терминалов на одноименных фазах ВЛ;
3. Обеспечение электромагнитной совместимости двух терминалов, работающих по одной фазе ВЛ с нулевым разносом частот;
4. Защиты каналообразующего оборудования от воздействия высоковольтных импульсных помех;
5. Защиты оборудования технологического комплекса и взаимодействующих с ним внешних систем связи, РЗ и ПА от воздейсвия токов выравнивания потенциалов (при работе в условиях некачественного контура заземления или в режиме разных контуров заземления ОРУ и ОПУ).

Система защиты и согласования СЗС2
