Основной задачей релейной защиты (РЗ) является быстрое отключение высоковольтной линии в случае ее повреждения. Передача сигналов релейной защиты с обеих сторон линии значительно улучшает работу защитной системы с точки зрения скорости, одновременности и селективности отключения линии.
Система противоаварийной автоматики (ПА) предназначена для сбора информации о состоянии электроэнергетической системы и передачи команд элементам сети (ЭС, ПС, мощным потребителям,...) с целью обеспечения стабильности системы во всех режимах ее работы.

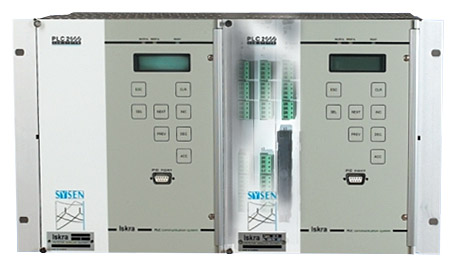

DPA8 предназначено для передачи сигналов РЗ и ПА по любым аналоговым речевым каналам, но максимальная надежность и безопасность при минимальном времени передачи сигналов достигается при работе по каналам связи, организованным по ВЛ с помощью аппаратуры ЕТ8.
DPA8 - это цифровое программируемое устройство, параметры которого позволяют оптимально приспособить утройства и характеристики команд РЗ и ПА в соответствии с требованиями систем защиты и пожеланиями потребителей.
Основные отличия
Разработано в соответствии с техническим заданием РАО ЕЭС России,
Режим 1: дуплексная передача до 4 команд РЗ и 24 команд ПА,
Режим 2: дуплексная передача до 34 команд ПА,
Модульное построение устройства DPA8 позволяет изменять число команд РЗ и ПА в соответствии с требованиями конкретного проекта,
Программируемость характеристик сигналов обеспечивает передачу любых команд защиты (разрешающих, блокирующих и прямого отключения),
Возможность установки времени передачи и времени удлинения команд РЗ и ПА в направлениях передачи и приема,
Шесть входов и десять выходов команд ПА по единице,
Дублированные схем входов/выходов предотвращает ошибочную работу в случае отказа одного любого элемента цепи,
Возможность форсирования уровня передачи сигналов команд до максимально допускаемого для канала ВЧ связи,
Наличие функции отключения сигналов речи и данных в момент поступления сигналов РЗ и ПА,
Возможность дублирования блоков питания (блоки питания могут иметь как разные так и одинаковые питающие напряжения),
Применение алгоритмов DSP обеспечивает высокую помехоустойчивость передачи сигналов РЗ и ПА по ВЧ каналу,
Сигнализация передачи / приема команд на дверцах устройства
Автономно используемое устройство или устройство, интегрированное в аппаратуру ЕТ8.
Способ работы
Устройство DPA8 предназначено для 4-проводного подключения к аналоговым телекоммуникационным каналам, организованным по ВЛ, кабельным, радиорелейным или оптоволоконным линиям.
Технические данные
Тип модуляции:
S-F6
Cпособ работы:
4 проводный, передача в двух направлениях
Команды РЗ
Число команд:
до 4
Время передачи (*):
< 25 мс
Команды ПА
Число команд:
до 24 или до 34
Время передачи (*):
< 50 мс
Приоритет:
Команды РЗ имеют приоритет перед командами ПА. Внутри группы каждая команда имеет приоритет в соответствии с позиционным номером.
Устойчивость от приема ложной команды:
< 10-6
Входное сопротивление:
600 Ом или > 5 кОм
Коэффициент форсирования:
7, 10, 13 или 16 дБ
Питание:
48; 60; 110, 220 В постоянного тока и/или 230 В переменного
